產品概述
S5730S-EI下一代增強型千兆以太網交換機系列（以下簡稱S5730S-EI），是華為公司全新研發的三層千兆以太網交換機，提供靈活的全千兆接入以及高性價比的固定萬兆上行接口，同時可提供一個子卡槽位用于40GE上行端口擴展。該系列交換機基于新一代高性能硬件和華為公司統一的VRP（Versatile Routing Platform）軟件平臺，具有增強的三層特性，簡易的運行維護，智能iStack堆疊，靈活的以太組網，成熟的IPv6特性等特點，廣泛應用于企業園區接入和匯聚、數據中心接入等多種應用場景。
產品型號和外觀
S5730S-EI包括如下款型：
| 產品外觀 | 描述 |
|---|
S5730S-48C-EI-AC | |
S5730S-48C-PWR-EI | |
S5730S-68C-EI-AC | |
S5730S-68C-PWR-EI | |
產品特點和優勢
強大的業務處理能力，多樣的安全控制
完善的二、三層組播協議，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
增強支持OSPF、ISIS、BGP、VRRP等三層特性，滿足企業接入、匯聚業務承載要求，支持更加豐富的語音、視頻和數據應用。
支持MAC認證、802.1x認證、Portal認證，實現用戶策略（VLAN、QoS、ACL）的動態下發。
支持完善的DoS類防攻擊、用戶類防攻擊。其中，DoS類防攻擊主要針對交換機本身的攻擊，包括SYN Flood、Land、Smurf、ICMP Flood；用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC欺騙、DHCP request flood、改變 DHCP CHADDR 值等等。
通過建立和維護DHCP Snooping 綁定表，對不符合綁定表項的非法報文直接丟棄。利用DHCP Snooping 的信任端口特性，還可以保證DHCP服務器的合法性。
支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊導致正常用戶無法上網。
輕松的運行維護
支持SVF超級虛擬交換網，SVF方案創新實現將原來“核心/匯聚+接入交換機+AP”的網絡架構，虛擬化為一臺設備進行管理，提供業界最簡化的網絡管理方案，簡化設備管理，實現接入交換機和無線AP的即插即用；業務配置模板化，在核心設備上配置后自動下發到接入設備，實現集中管控，簡化業務配置，靈活調整。S5730S-EI在SVF方案中支持作為client角色。
支持敏捷的零配置部署，提供新入網設備Zero-Touch 安裝、故障設備更換免 配置、USB開局、設備批量配置、批量遠程升級等功能，便于安裝、升級、業務發放和其他管理維護工作，基于拓撲規劃開局，網絡拓撲自動發現、自動收集、智能糾錯，降低了運維成本。支持SNMP v1/v2c/v3、CLI（命令行）、Web網管、SSHv2.0等多樣化的管理和維護方式；支持RMON、多日志主機、端口流量統計和網絡質量分析，便于網絡優化和改造。
支持sFlow功能。按照標準定義的方式，對轉發的流量按需采樣，并實時地將采樣流量上送到收集器，用于生成統計信息圖表，為企業用戶的日常維護提供了極大的方便。
多樣的可靠性保護
支持可插拔雙電源模塊，實現1+1冗余備份，支持交流和直流電源模塊混插，可以根據實際需要靈活配置交流或直流電源模塊。
不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持華為自主創新的SEP智能以太保護技術和業界最新的以太環網標準ERPS。SEP是一種專用于以太鏈路層的環網協議，適用于半環、整環、級連環等各種組網，其協議簡單可靠、維護方便，并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032標準, 該標準基于傳統的以太網MAC和網橋功能，實現以太環網的毫秒級快速保護倒換。
支持SmartLink功能。通過多條鏈路接入到多臺匯聚交換機上，SmartLink實現了上行鏈路的備份，極大地提升了接入側設備的可靠性。
支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速檢測鏈路故障。
成熟的IPv6特性
智能的設備堆疊
OPS
永久PoE
快速PoE
PoE交換機可以實現設備電源上電時，10s以內實現對PD設備的供電，不同于一般交換機插入電源后1~3分鐘左右才能實現對PD設備的供電。當PoE交換機掉電重啟時，不需要等待交換機重啟完成才繼續為PD供電，只要交換機上電就可以繼續為PD設備供電，極大縮短PD設備掉電的時間。
智能運維
支持Telemetry技術，提供實時設備數據采集并上送至華為CampusInsight園區網絡分析器，平臺通過智能故障識別算法對網絡數據進行分析，精準展現網絡實時狀態，并能及時有效的定界故障以及定位故障發生原因，發現影響用戶體驗的網絡問題，精準保障用戶體驗。
支持增強型媒體傳輸質量指標（Enhanced Media Delivery Index，eMDI）功能，設備作為監控節點周期統計并上報eMDI故障數據至eSight平臺，結合多個節點的監控結果，對視頻業務質量類故障進行快速定界。
產品規格
| 項目 | S5730S-48C-EI-AC | S5730S-48C-PWR-EI | S5730S-68C-EI-AC | S5730S-68C-PWR-EI |
|---|
| 固定端口 | 24個10/100/1000Base-T以太網端口，8個萬兆SFP+ | 24個10/100/1000Base-T以太網端口，8個萬兆SFP+ | 48個10/100/1000Base-T以太網端口，4個萬兆SFP+ | 48個10/100/1000Base-T以太網端口，4個萬兆SFP+ |
| MAC地址表 | 32K MAC | 32K MAC | 32K MAC | 32K MAC |
| 外形尺寸mm（寬×深×高） | 442×420×44.4 | 442×420×44.4 | 442×420×44.4 | 442×420×44.4 |
| 擴展插槽 | 提供一個子卡槽位，提供4*40 GE QSFP+ | 提供一個子卡槽位，提供4*40 GE QSFP+ | 提供一個子卡槽位，提供4*40 GE QSFP+ | 提供一個子卡槽位，提供4*40 GE QSFP+ |
| 輸入電壓 | AC：
額定電壓范圍：100-240V AC；50~60Hz
最大電壓范圍：90-264V AC；47~63Hz | AC：
額定電壓范圍：100-240V AC；50~60Hz
最大電壓范圍：90-264V AC；47~63Hz | AC：
額定電壓范圍：100-240V AC；50~60Hz
最大電壓范圍：90-264V AC；47~63Hz | AC：
額定電壓范圍：100-240V AC；50~60Hz
最大電壓范圍：90-264V AC；47~63Hz |
DC：
額定電壓范圍：-48 ~ -60V DC
最大電壓范圍：-36 ~ -72V DC | DC：
額定電壓范圍：-48 ~ -60V DC
最大電壓范圍：-36 ~ -72V DC | DC：
額定電壓范圍：-48 ~ -60V DC
最大電壓范圍：-36 ~ -72V DC | DC：
額定電壓范圍：-48 ~ -60V DC
最大電壓范圍：-36 ~ -72V DC |
| 最大功耗 | 62.4W（不含插卡） | 不帶PoE和插卡：83.2W 帶 PoE：967W(PoE:739.2W)
| 65.4W（不含插卡） | 1150W AC： |
| 典型功耗（不含PoE） | 39.02W（不含插卡） | 44.2W(不含插卡) | 42.3W（不含插卡） | 50.1W(不含插卡) |
| 工作溫度 | 0-1800 m：-5~50℃；1800-5000 m：海拔每升高220m溫度規格降低1℃ | 0-1800 m：-5~50℃；1800-5000 m：海拔每升高220m溫度規格降低1℃ | 0-1800 m：-5~50℃；1800-5000 m：海拔每升高220m溫度規格降低1℃ | 0-1800 m：-5~50℃；1800-5000 m：海拔每升高220m溫度規格降低1℃ |
| 工作濕度 | 5%－95% (無凝露) | 5%－95% (無凝露) | 5%－95% (無凝露) | 5%－95% (無凝露) |
| 散熱方式 | 風冷散熱，智能調速 | 風冷散熱，智能調速 | 風冷散熱，智能調速 | 風冷散熱，智能調速 |
| 防雷 | 業務端口防雷能力：7 kV | 業務端口防雷能力：7 kV | 業務端口防雷能力：7 kV | 業務端口防雷能力：7 kV |
產品業務
| 特性 | 特性描述 |
|---|
| MAC地址表 | 遵循IEEE 802.1d標準 |
| 32K MAC地址容量 |
| 支持MAC地址自動學習和老化 |
| 支持靜態、動態、黑洞MAC表項 |
| 支持源MAC地址過濾 |
| VLAN特性 | 支持4K個VLAN |
| 支持Guest VLAN、Voice VLAN |
| 支持GVRP協議 |
| 支持MUX VLAN功能 |
| 支持基于MAC/協議/IP子網/策略/端口的VLAN |
| 支持1:1和N:1 VLAN Mapping功能 |
| 可靠性 | 支持RRPP環型拓撲和RRPP多實例 |
| 支持SmartLink樹型拓樸和SmartLink多實例，提供主備鏈路的毫秒級保護 |
| 支持智能以太保護SEP協議 |
| 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議 |
| 支持ERPS以太環保護協議（G.8032） |
| 支持BPDU保護、根保護和環回保護 |
| IP路由 | 靜態路由、RIPv1/2、RIPng、OSPF、OSPFv3、ECMP、ISIS、ISISv6、BGP、BGP4+、VRRP、VRRP6 |
| IPv6特性 | 支持ND（Neighbor Discovery） |
| 支持PMTU |
| 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet |
| 支持6to4、ISATAP、手動配置tunnel |
| 支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL |
| 支持MLD v1/v2 snooping（Multicast Listener Discovery snooping） |
| 組 播 | 支持 PIM DM、PIM SM、PIM SSM |
| 支持IGMP v1/v2/v3，IGMP v1/v2/v3 Snooping和快速離開機制 |
| 支持MLD v1/v2及MLD v1/v2 Snooping |
| 支持VLAN內組播轉發和組播多VLAN復制 |
| 支持捆綁端口的組播負載分擔 |
| 支持可控組播 |
| 支持基于端口的組播流量統計 |
| QoS/ACL | 支持對端口入方向、出方向進行速率限制 |
| 支持報文重定向 |
| 支持基于端口的流量監管，支持雙速三色CAR功能 |
| 每端口支持8個隊列 |
| 支持WRR、DRR、SP、WRR＋SP、DRR+SP隊列調度算法 |
| 支持報文的802.1p和DSCP優先級重新標記 |
| 支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口號、協議、VLAN的包過濾功能 |
| 支持基于隊列限速和端口整形的功能 |
| 安全特性 | 用戶分級管理和口令保護 |
| 支持防止DOS、ARP攻擊功能、ICMP防攻擊 |
| 支持IP、MAC、端口、VLAN的組合綁定 |
| 支持端口隔離、端口安全、Sticky MAC |
| 支持MFF |
| 支持黑洞MAC地址 |
| 支持MAC地址學習數目限制 |
| 支持IEEE 802.1x認證，支持單端口最大用戶數限制 |
| 支持AAA認證，支持Radius、HWTACACS、NAC等多種方式 |
| 支持SSH V2.0 |
| 支持HTTPS |
| 支持CPU保護功能 |
| 支持黑名單和白名單 |
| 支持dot1X、MAC認證和Portal認證 |
| 支持DHCPv4/v6 client/relay/server/snooping |
| 支持對ND、DHCPv6、MLD等IPv6協議報文進行攻擊溯源和懲罰 |
| 超級虛擬交換網(SVF) | 支持作為SVF client零配置即插即用 |
| 支持自動加載client的大包和補丁 |
| 支持業務一鍵式自動下發 |
| client支持獨立運行 |
| OAM | 軟件實現 |
| 支持EFM OAM |
| 支持CFM OAM |
| 支持Y.1731性能檢測 |
| 管理和維護 | 智能iStack堆疊 |
| 支持虛擬電纜檢測(Virtual Cable Test) |
| 支持SNMPv1/v2c/v3 |
| 支持RMON |
| 支持網管系統、支持WEB網管特性 |
| 支持系統日志、分級告警 |
| 支持802.3az能效以太網EEE |
| 支持sFlow |
| 支持智能運維 |
| 互通性 | VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） |
| LNP 鏈路類型協商協議（和DTP相似功能） |
| VCMP VLAN集中管理協議（和VTP相似功能） |

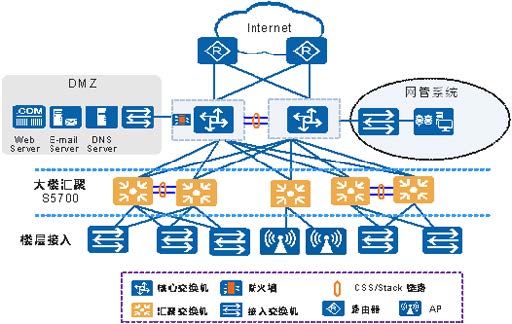

大型企業園區應用場景
S5730S-EI提供豐富的終端安全管理特性，支持PoE、Voice VLAN、Qos等功能，可以輕松的提供多樣化的桌面接入功能，實現千兆到桌面的高性能網絡。
S5730S-EI提供豐富的安全特性，在接入設備上實現ARP安全、IP安全、IP源防攻擊等安全措施，支持NAC、ACL等用戶訪問控制策略，將用戶安全控制在網絡終端。
S5730S-EI提供鏈路聚合特性，支持LACP協議，可以為服務器提供多條鏈路接入，實現鏈路帶寬提升和鏈路備份。
S5730S-EI支持EasyOperation、U盤開局等部署特性，可以快速部署設備，方便管理。

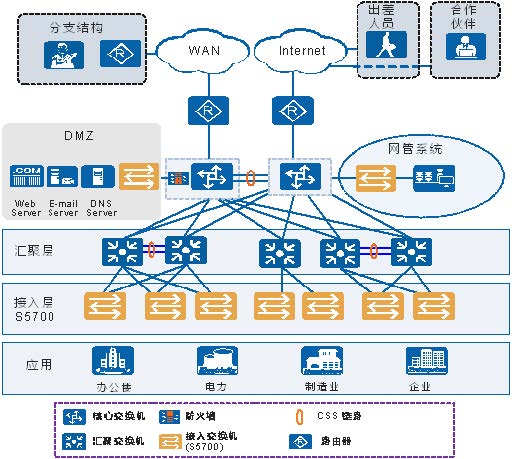

中小型企業園區應用場景
S5730S-EI可以部署在企業園區網絡的匯聚層，為用戶組建高性能，融合多業務，高可靠的企業網絡。
在企業網絡和園區網中，S5730S-EI通過千兆/百兆接口接入交換機，提供高性能大容量交換，上行通過萬兆光口接入核心交換機，構成萬兆骨干、百兆到桌面的企業網全網解決方案，滿足用戶高帶寬、多業務的需求。
S5730S-EI提供高可靠性保護方案，可以利用SEP、RRPP快速環網實現毫秒級網絡快速切換，同時可以通過智能堆疊技術構建堆疊系統，實現分布式轉發架構和故障的快速自愈，并且可以在擴展用戶端口的同時實現處理性能的同步提升，統一的設備管理，極大簡化了網絡管理和維護。
小型企業應用場景
除在中大型企業園區作為接入及匯聚設備使用之外，S5730S-EI憑借自身強大的匯聚和路由能力，也可作為核心交換機用于中小型網絡中。
S5730S-EI使用智能堆疊技術，可以多臺設備互相備份，保障核心設備的高可靠性。支持豐富的用戶接入控制策略，用戶集中管理，簡化配置。
訂購信息
S5730S-EI系列以太交換機主機選購一覽表：
| 型號 | 產品描述 |
|---|
| S5730S-48C-EI-AC | S5730S-48C-EI-AC組合配置(24個10/100/1000Base-T以太網端口,8個萬兆SFP+,單子卡槽位,含1個150W交流電源) |
| S5730S-48C-PWR-EI | S5730S-48C-PWR-EI(24個10/100/1000Base-T以太網端口,8個萬兆SFP+,單子卡槽位,PoE+,不含電源) |
| S5730S-68C-EI-AC | S5730S-68C-EI-AC組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,單子卡槽位,含1個150W交流電源) |
| S5730S-68C-PWR-EI | S5730S-68C-PWR-EI(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,單子卡槽位,PoE+,不含電源) |
| ES5D21Q04Q01 | 4*40 GE QSFP+接口卡 |
| ES0W2PSA0150 | 150W AC 電源模塊 |
| ES0W2PSD0150 | 150W DC 電源模塊 |
| PAC-500WA-BE | 500W AC PoE 電源模塊 |
| PDC-650WA-BE | 650W DC PoE 電源模塊 |
| PAC1000D5412 | 1000W交流PoE電源模塊 |
| W2PSA1150 | 1150W AC PoE電源模塊 |
| SSD-240GB | 240GB SSD插卡 |
